Maskiner för termoformning

Termoformningsutrustning använder vanligtvis en serie enfasiga värmeelement för att värma plastarket till formningstemperaturen. Under de senaste åren har det funnits en växande trend mot hållbarhet och minskade koldioxidutsläpp, även inom plast- och gummiindustrin.
NRG:s lösning med digitala solid state-reläer integrerar ström, spänning, energi och andra elektriska variabler i solid state-reläet. Dessa övervakningsdata i realtid utbyts sedan med NRG-styrenheten, som i sin tur utbyter data med maskinens PLC. Förutom att NRG sparar avsevärd tid vid kabeldragning gör NRG det möjligt för OEM-tillverkare att förbättra sin processtyrning och, med de integrerade diagnosfunktionerna, även förutse fel på värmaren, vilket minskar maskinens stilleståndstid.

Värmarhaverier och termisk skenande värme på grund av kortslutna värmare är två kritiska problem i de flesta plastprocesser.
Om värmaren går sönder sjunker temperaturen i uppvärmningszonen, vilket ökar friktionen på skruven och leder till överhettning och slitage på cylindern.
Om en värmare kortsluts kan temperaturen i det specifika området inte kontrolleras och kan leda till att plasten överhettas, vilket i sin tur leder till betydande materialspill.
RGC1S-serien med solid state-reläer och kontaktorer integrerar strömövervakning för att upptäcka totala och partiella fel på värmaren.
Baserat på en "teach"-funktion jämför RGC1S den uppmätta strömmen med den som lagrats under "teach"-funktionen och kontrollerar strömavvikelser för upp till 6 värmare som är anslutna till reläet. Reläets status är tillgänglig via en transistorutgång med normalt öppen (NO) eller normalt stängd (NC) logik.

Övervakning av värmeelementens status är avgörande för att säkerställa en jämn uppvärmning över plastskivan. NRG tillhandahåller en allt-i-ett-lösning som även inkluderar fältbusskommunikation, men ibland vill OEM-tillverkare bara veta statusen för SSR och värmare. I dessa fall är RGS...M- och RGC...M-serierna med solid state-reläer och solid state-kontaktorer den optimala lösningen. Förutom standardbrytfunktionen har RG-övervakningsvarianterna intern diagnostik, t.ex. nätbortfall, belastningsförlust och SSR-kortslutning. Reläets status kommuniceras sedan till maskinens PLC via en transistorutgång med normalt öppen (NO) eller normalt stängd (NC) logik.

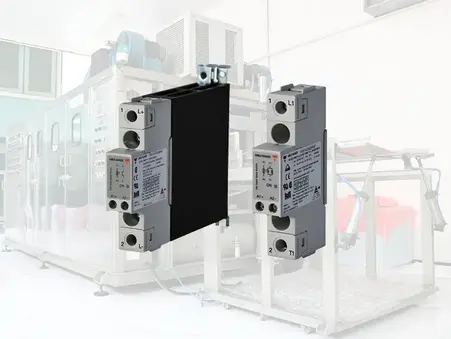

Snabb växling av värmare ger en mer exakt temperaturreglering. Solid state-kontaktorer som RGC och RGS solid state-reläer kan slås på och av inom en halv nätcykel respektive. Den här snabba till- och frånkopplingen gör att värmaren kan kopplas om flera gånger per sekund för att undvika temperaturöverskridanden.
RGC- och RGS-serierna har testats för kortslutningsströmmar på 100 kA enligt UL508, vilket gör det lättare att integrera dem i industripaneler. Den höga I2t (upp till 18.000 A2s) i RGC-serien möjliggör även skydd med dvärgbrytare (MCB) för en lägre installationskostnad.
